Estudio de Ingeniería

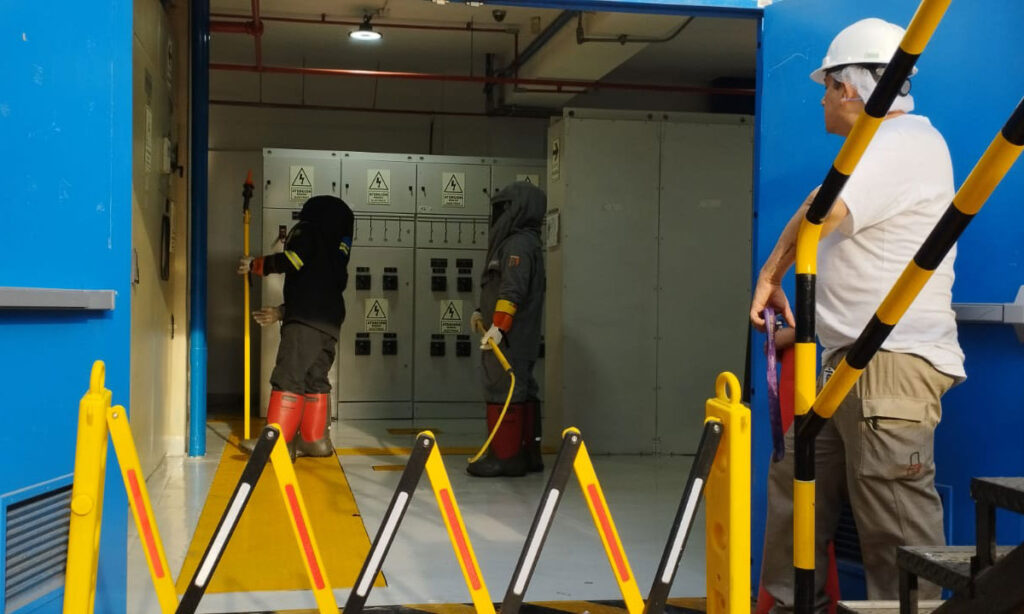

Estudio de Relámpago de Arco
Se lleva a cabo un estudio de relámpago de arco en los sistemas eléctricos acorde a la norma NFPA 70E / IEEE 1584, para determinar en cada equipo o punto eléctrico los peligros y riesgos eléctricos. El estudio de relámpago de arco es un elemento fundamental para las prácticas seguras en la ejecución de trabajos eléctricos. El beneficio de un estudio de relámpago de arco es ser capaces de proporcionar información necesaria a los trabajadores electricistas calificados para que las prácticas de trabajo se efectúen de forma segura, teniendo como factor principal el control de los riesgos de choque y arco eléctrico.
Dicho estudio se debería repetir si se realizan cambios que afecten el riesgo de relámpago de arco tales como: Cambio en la corriente de cortocircuito disponible o en los dispositivos de protección contra sobre corriente.
Con el Estudio de Relámpago de Arco se determinará:
- Nivel de la energía incidente cal/cm2 a la que se expondrá un trabajador calificado durante el desarrollo de sus actividades eléctricas.
- Límites de aproximación de Choque Eléctrico.
- Frontera Restringida de relámpago de arco.
- Equipo de protección personal (EPP) apropiado para el choque y relámpago de arco eléctrico.
- Etiquetado de Tableros Eléctricos con los Riesgos de Choque y Arco Eléctrico.

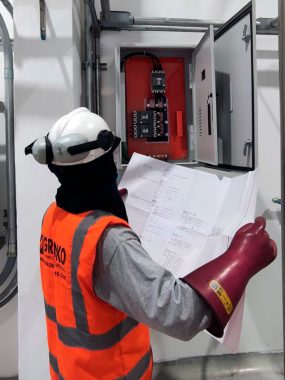

Estudio de Cortocircuito
Los cortocircuitos o corriente de falla representan una cantidad significativa de energía destructiva que puede ser liberada en el sistema eléctrico bajo condiciones anormales, durante la operación normal del sistema, la energía eléctrica es controlada y lleva a cabo un trabajo útil. Sin embargo, bajo condiciones de falla las corrientes de cortocircuito pueden causar serios daños al sistema eléctrico, equipos y a las personas.
Las corrientes de cortocircuitos pueden alcanzar valores tan altos como los cientos de miles de amperes. Durante las condiciones de cortocircuito la energía térmica y la fuerza magnética son liberadas en el sistema eléctrico.
La energía térmica puede fundir el aislamiento y el conductor, así como causar una explosión y contribuir a la destrucción del equipo, las fuerzas magnéticas pueden doblar las barras colectoras y causar violentos azotes y distorsiones. Estas condiciones tienen graves consecuencias sobre los sistemas eléctricos, los equipos y el personal.
Los estudios de referencia de cortocircuito se deberían realizar cuando se diseña el sistema eléctrico de la planta. Asimismo, deberían ser actualizados cuando exista una modificación importante.

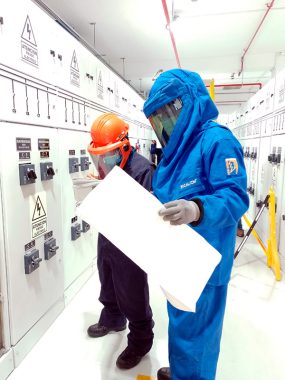

Estudio de Coordinación y Protección
Un estudio de coordinación a veces llamado un estudio de selectividad se hace para mejorar la confiabilidad del sistema, la coordinación inapropiada puede ocasionar paradas innecesarias; un estudio de coordinación de referencia generalmente se realiza cuando se diseña el sistema eléctrico.
Los cambios que afecten la coordinación de los dispositivos de sobre corriente en el sistema eléctrico incluye los siguientes: Un cambio en la corriente de cortocircuito disponible, Reemplazo de los dispositivos de sobre corriente por otros dispositivos con rango o características de funcionamiento diferentes.
Ajuste de la configuración de los interruptores automáticos a relés, Cambió en la configuración del sistema eléctrico, Mantenimiento, pruebas y calibración inadecuada. Se deberá realizar una revisión periódica del sistema eléctrico y los valores nominales de los equipos comparándolos con los registros permanentes, también, se deberá prestar particular atención a los cambios físicos en los equipos incluyendo los cambios en el tipo y cantidad.

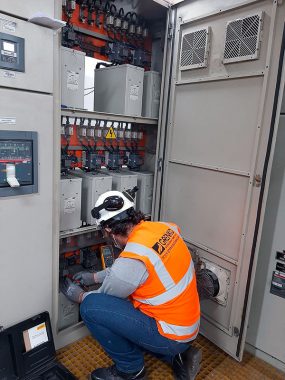

Estudio de Calidad de Energía Eléctrica
La calidad de energía eléctrica es un factor importante dentro del proceso productivo de las empresas, ya que, con una inadecuada calidad, los procesos de producción podrían verse afectados por paradas repentinas, trayendo esto consigo la reducción del tiempo de vida de equipos eléctricos, altos costos de reparación y grandes pérdidas de dinero.
Para asegurar dicha calidad, actualmente la Norma Técnica de Calidad de los Servicios Eléctricos (NTCSE), establece obligaciones y responsabilidades tanto para el suministrador como para los clientes. En lo que se refiere a la calidad de producto y emisión de perturbaciones, la autoridad propicia el control de la tensión, frecuencia y además perturbaciones; tales como el Flicker y las Tensiones Armónicas.
Interrupciones de la energía Eléctrica puede definirse como una ausencia de interrupciones, sobre tensiones y deformaciones producidas por armónicas en la red y variaciones de voltaje RMS suministrado al usuario; esto referido a la estabilidad del voltaje, la frecuencia y la continuidad del servicio eléctrico. Asimismo, se ha determinado que uno de los problemas más comunes que ocasiona el desperdicio de energía eléctrica en las empresas es la calidad de esta, pues influye en la eficiencia de los equipos eléctricos que la usan.
Problemas de Calidad de la Energía, es cuando ocurre cualquier desviación de la tensión, la corriente o la frecuencia que provoque la mala operación de los equipos eléctricos o electrónicos de uso final y deteriore la economía o el bienestar de los usuarios; asimismo, cuando ocurre alguna interrupción del flujo de energía eléctrica.

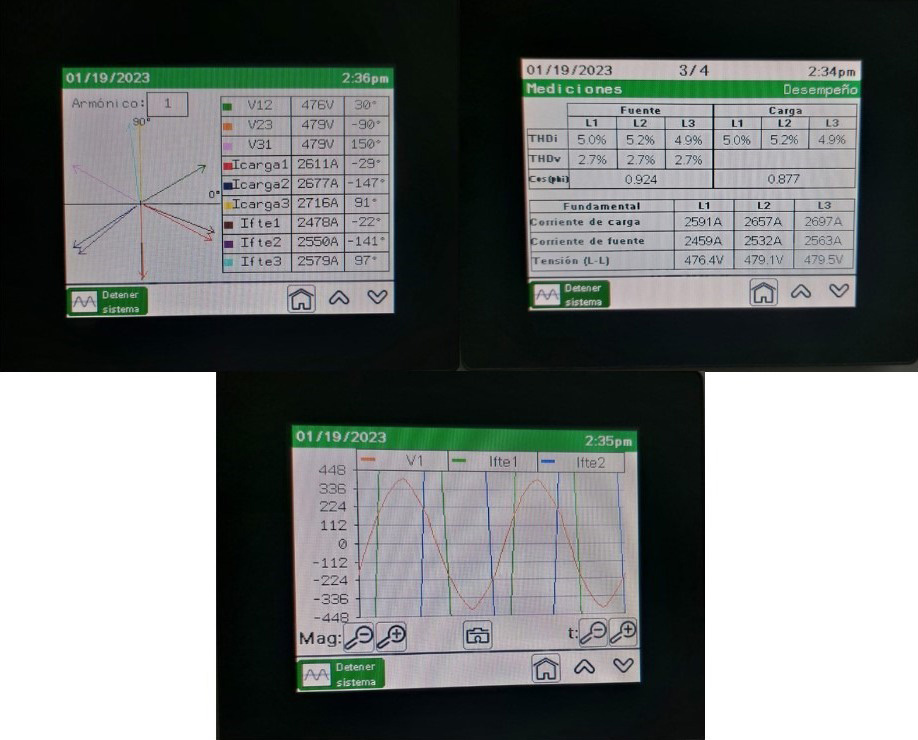

Registro y Análisis
- Tensión(V) y Corriente(A)
- Potencia Reactiva (kVAR)
- Potencia Activa (kW)
- Factor de Potencia
- Flicker
- THD de Tensión y Corriente
- Armónicos
